Электромагнитно-акустический толщиномер А1270

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом

Назначение

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.

Оценка степени анизотропии материала.

• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
• Толщиномертия листового проката.

Функциональные возможности

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
• Сканирование объекта контроля.

Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.

• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).

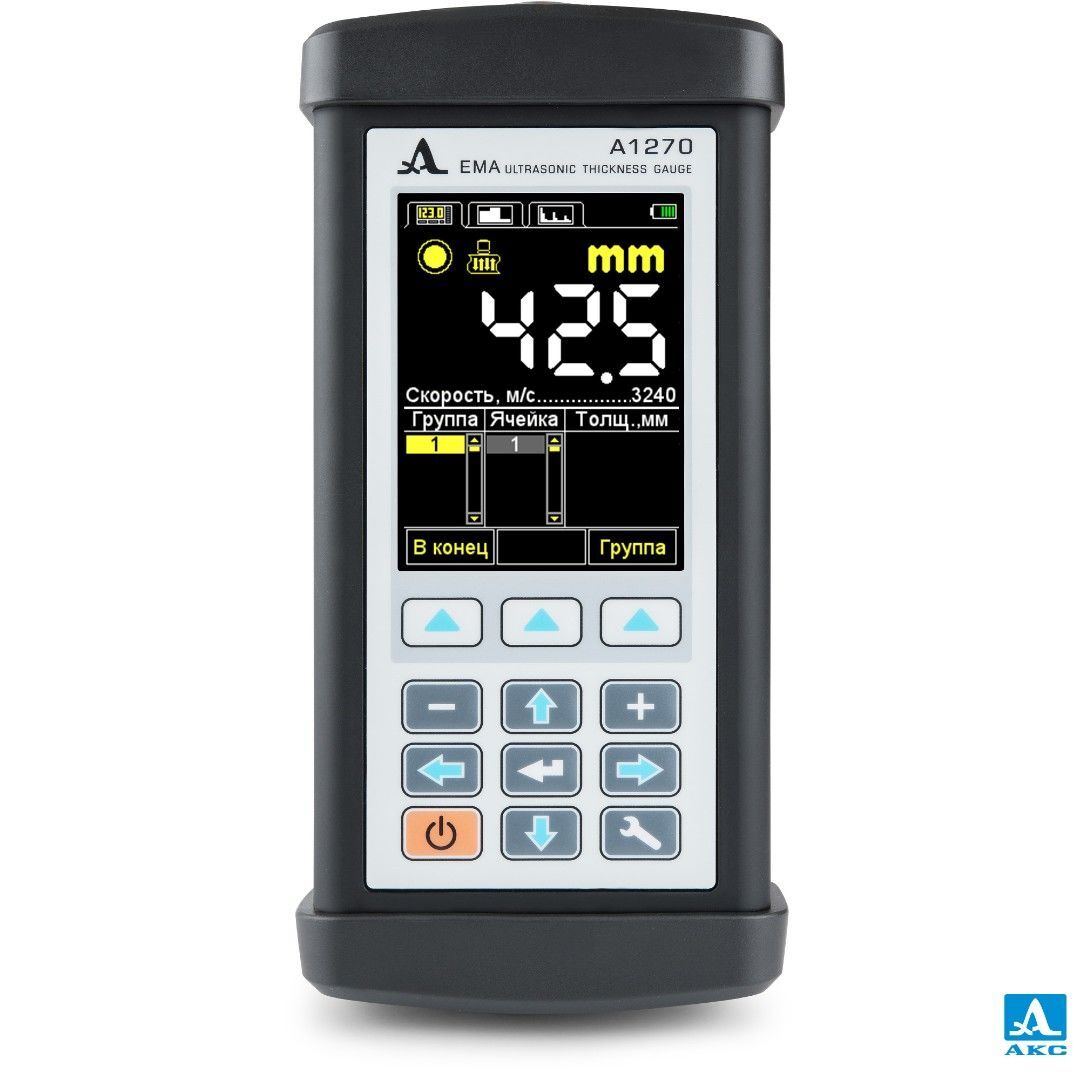

• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

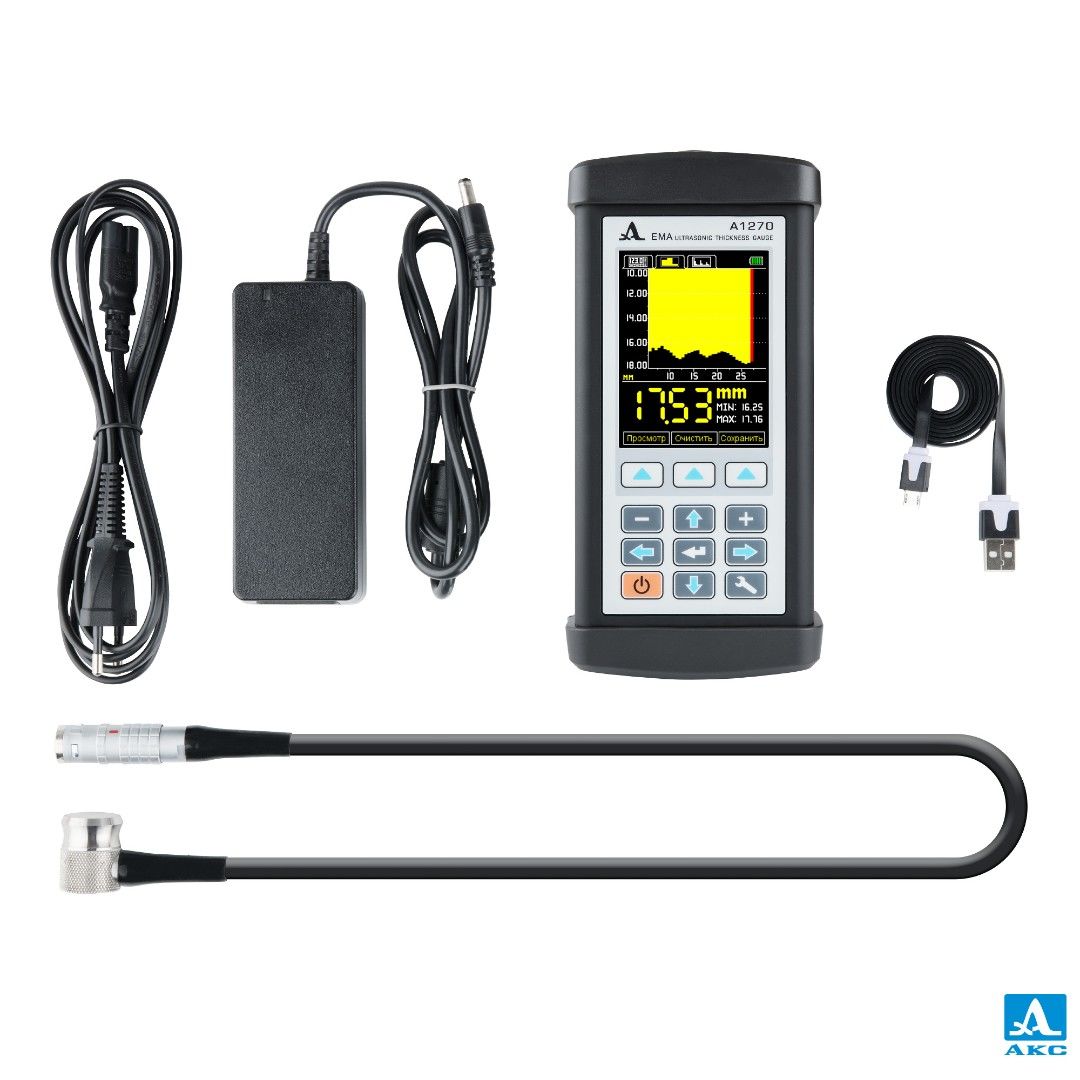

Комплектация
